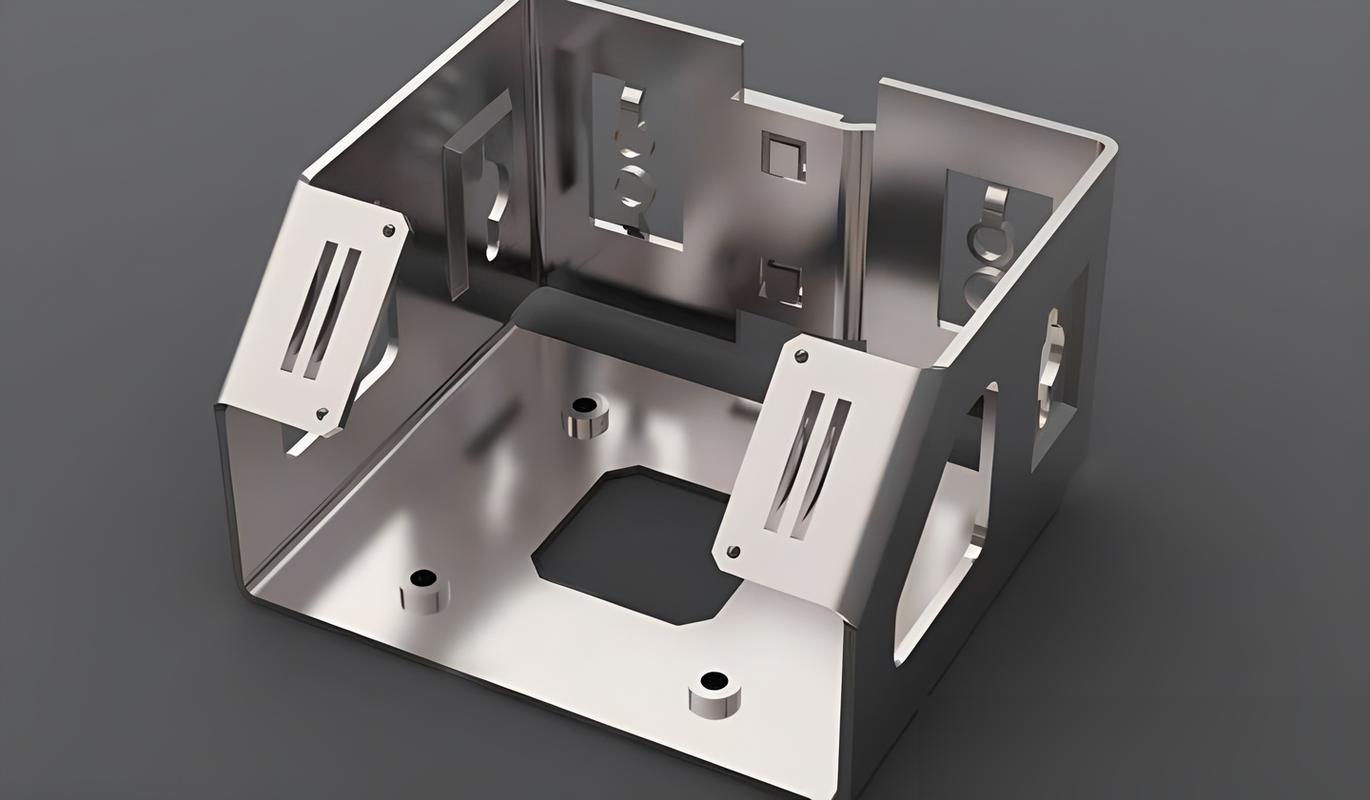

钣金件结构设计核心技巧与实践指南

钣金件结构设计核心技巧与实践指南

钣金件广泛应用于电子、汽车、航空航天、医疗器械等领域，其结构设计质量直接影响产品的可制造性、成本和使用寿命。优秀的钣金结构设计需要兼顾功能、工艺和成本，以下从多个维度实用技巧。

一、材料选择与厚度设计

常用钣金材料包括冷轧板（SPCC）、镀锌板（SGCC）、不锈钢（SUS）、铝板（AL）等。选择时需考虑强度、耐腐蚀性、导电性和成本。板厚设计应遵循“足够且不过剩”原则：太薄易变形，太厚难加工且增加重量。通常，钣金件厚度在0.5~3.0mm之间，优先选用标准厚度，如0.8、1.0、1.5、2.0mm。同一零件尽量采用统一厚度，减少换料和焊接。

二、展开图与折弯工艺

折弯是钣金成形的核心。设计时需注意：

1. 折弯半径：内圆角半径R一般取板厚t的1~2倍。R过小易产生裂纹，过大则回弹严重。对于硬材料（如不锈钢），需增大R。
2. 折弯方向：折弯线应垂直于轧制方向，避免沿轧制方向折弯导致开裂。
3. 折弯高度：折弯边的最小高度h应满足h≥R+2t（经验值），否则折弯时模具无法夹持。
4. 折弯避位：在折弯处开止裂槽（如圆孔或U形槽），防止撕裂。槽宽≥t，槽深≥R+2t。

三、孔与槽的设计

1. 孔径：最小孔径d≥t（冲孔），d≥0.5t（激光切割）。孔与孔之间、孔与边之间的距离≥t，避免应力集中和模具损坏。
2. 孔到折弯线距离：孔边缘到折弯内边距离L应满足L≥R+2t，否则孔会变形。若必须靠近，可在折弯处设计工艺缺口。
3. 槽口：长槽宽度≥t；槽与折弯线平行时，槽端距折弯线≥2t。

四、加强筋与凸包

为增加刚度而不增重，可设计加强筋（压筋）或凸包。

• 加强筋：常见形式为半圆形或V形，深度取2~5倍板厚，宽度取2~4倍板厚，间距取10~20倍板厚。
• 凸包：用于螺纹连接或定位。凸包外径D≥2d（d为螺纹孔），高度h≤0.5D，且凸包根部需有圆弧过渡。

五、焊接与紧固结构

1. 点焊：焊点间距建议25~50mm，焊点距边≥5t。多层板点焊时，总厚度不宜超过6mm。
2. 铆接：拉铆螺母、压铆螺柱需按标准开孔，孔边距≥2d。
3. 螺纹连接：攻丝孔深度≥1.5d，翻边攻丝时翻边高度≥0.5d。

六、公差与配合

钣金件公差较机加工大，通常线性公差±0.2~±0.5mm。设计时需预留装配间隙，如孔与螺钉间隙取0.2~0.5mm，卡扣配合取0.1mm过盈。对称结构需标注对称度，折弯角度公差取±1°。

七、装配与定位

1. 定位孔：优先设计两个以上定位孔，孔径比定位销大0.1~0.2mm。
2. 自定位结构：采用卡扣、凸舌与凹槽配合，减少紧固件数量。
3. 防呆设计：非对称零件增设防呆角，避免装反。

八、表面处理与毛刺

表面处理（喷涂、电镀、拉丝等）会影响尺寸，需预留膜厚（如喷涂约0.05~0.1mm）。折弯边、冲裁边需去毛刺，标注“去毛刺”或“倒钝”。有导电要求的接地处，表面处理时需屏蔽。

九、DFM检查清单

设计完成后，按以下清单自检：

• 材料厚度是否统一？
• 折弯半径是否可行？
• 孔边距是否足够？
• 是否有尖角、窄边、过深拉伸？
• 是否便于装夹、定位？
• 公差是否合理？
• 是否标注清晰？

十、典型设计误区

1. 忽略折弯回弹导致角度偏差。
2. 孔太靠近折弯线造成变形。
3. 内部尖角导致应力开裂。
4. 加强筋方向不合理，起不到加强效果。
5. 焊接位置无法操作或焊后变形超标。

综上，钣金件结构设计应以工艺实现性为前提，遵循标准化、模块化原则，多与加工厂沟通，通过DFM（面向制造的设计）优化，实现高质量、低成本的产品。
